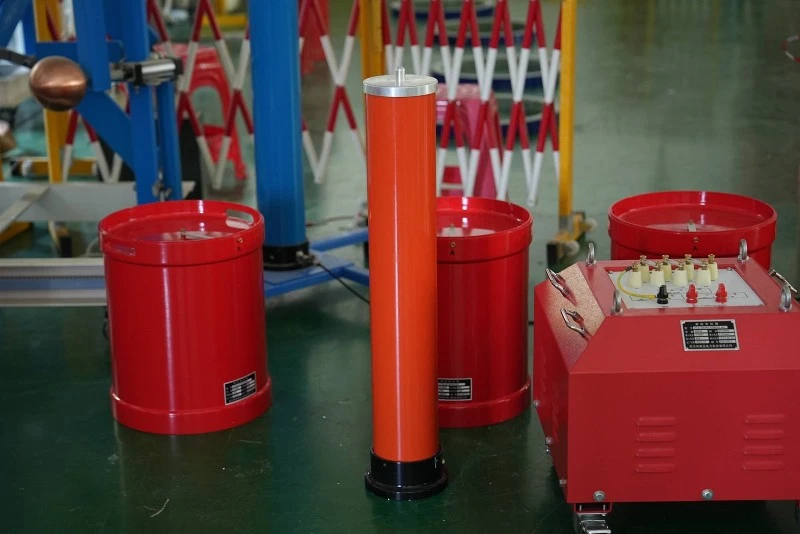

Theseeria resonantsi testimisseadeon jagatud sagedusmodulatsiooni ja induktiivsusmodulatsiooni tüüpideks, mis tavaliselt koosnevad muutuva sagedusega toiteallikast, ergutustrafost, reaktorist ja mahtuvuslikust pingejagurist. Testitud toode on ühendatud resonantsi jadamisi reaktori kondensaatoriga ning pingejagur on paralleelselt ühendatud testitava tootega, et mõõta testitaval tootel resonantspinget ja genereerida ülepingekaitse signaal.
Takistitest, induktiivpoolitest ja kondensaatoritest koosnevas järjestikuses vooluringis, kui mahtuvuse reaktants xc on võrdne induktiivsusega xl, st xc=xl, on ahela pinge u ja vool i samad ning ahel käitub takistina. Seda nähtust nimetatakseseeria resonants; Kui ahelas tekib jadaresonants, on takistus Z=R ^ 2 (XC-XL) ^ 2 R-st väiksem või sellega võrdne, kogutakistus minimeeritakse ja vool saavutab maksimaalse väärtuse.
Theseeria resonantsi testimisseade sellel on järgmised tehnilised eelised:
(1) Seeriaresonantsi testimisseadmel on ülepinge, liigvool, nullkäivitus, süsteemi lahtihäälestus (välkumine), segmenteeritud pingeväljund, sõltumatu eelseadistatud testimisaeg iga pingesegmendi jaoks, 7--tolline tegelik värviline puuteekraan, reaalajas printimine ja andmete salvestamine, kontaktoriga väljundahel, puutetundlik väljundliin, mis ei põhjusta elektriparkimise ohutust, välistades ohutusriski.
(2) Liigpinge, liigvool, mis tahes eelseadistatud aeg, standardne siinuslaine väljund, väljundsagedusvahemik 30 Väiksem või võrdne 300 Hz, ülevoolukaitse kiire reaktsioon.
(3) Laia pingevahemiku sisend, laia sagedusega sisend, 50 Hz sagedusega adaptiivne. Generaator ja tööstuslik toiteallikas võivad normaalselt töötada.
(4) Täisautomaatne töörežiim.
(5) Üks muutuva sagedusega toiteallikas saab samaaegselt juhtida mitme muutuva sagedusega toiteallika väljundit ja ainult ühte neist tuleb kasutada. Kliendid saavad esmalt osta väikese mahutavusega komplekti ja kui sellest ei piisa, siis hiljem paralleelseks kasutamiseks mitu komplekti. Hind on soodne ja kasutus paindlikum.
(6) Nõudlus 110 kV ja suuremate kaablite võimsuse järele on suhteliselt suur. Musen Electric võtab kasutusele õõnesreaktorid, mitme seeria paralleelsed asendusmeetodid, mitu paralleelset seeriarežiimi, ühe inimese töötamist, lihtsat lahtivõtmist ja kokkupanekut ning liikuvust, lahendades kaalu ja kasutamise probleemid.
Theseeria resonantsi testimisseadesobib 10kV, 35kV, 110kV, 220kV ja 500kV polüetüleenist ristseotud toitekaablite vahelduvvoolukindluse testimiseks, GIS-i (täielikult suletud isoleeritud alajaama) vahelduvvoolu pingetaluvuse testimiseks, üleandmiseks ja suure võimsusega toiteallika kõrgepinge- ja ennetuskatseteks. katsetele vastu pidada. Suurte trafode ja generaatorikomplektide pingetestid, jõutrafode induktsiooni pingetaluvuse testid.
