Seeria resonantstaluvuspinge tester? Wuhan UHV on spetsialiseerunud tootmiseleseeria resonants, millel on lai valik tootevalikut ja professionaalne elektrikatsetus. Et leidaseeria resonants, valige Wuhan UHV.

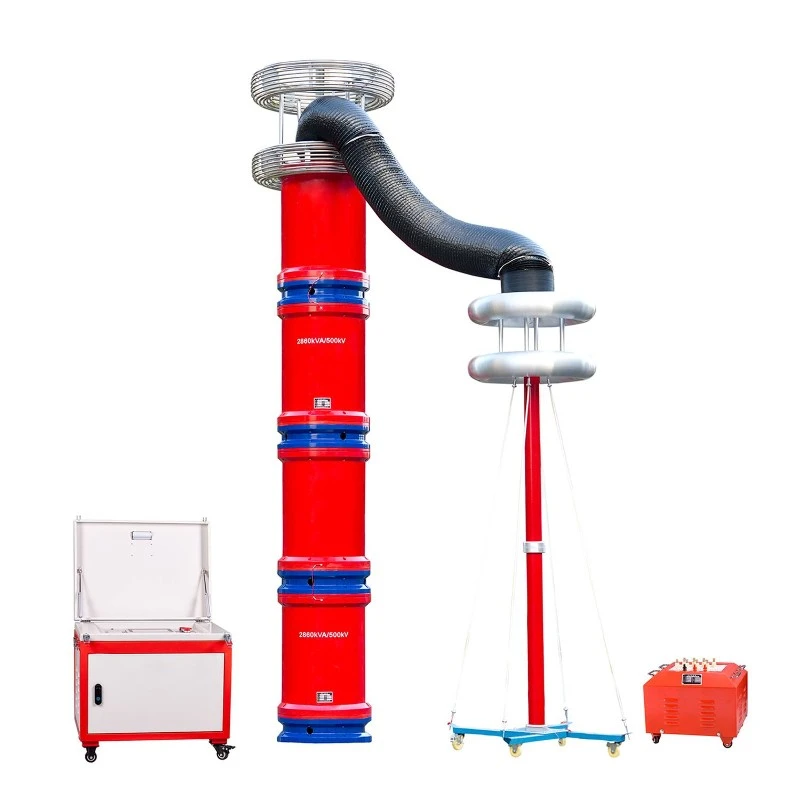

Seeria resonantstaluvuspinge tester: Kasutades põhimõtetseeria resonants, reguleerides muutuva sagedusega regulaatori väljundsagedust, läbivad ahelas oleva reaktori induktiivsus L ja uuritava proovi mahtuvus C järjestikresonantsi ning resonantspingeks on katseproovile rakendatav pinge. Seda seadet kasutatakse laialdaselt sellistes tööstusharudes nagu energia-, metallurgia-, nafta- ja keemiatehnoloogia ning see sobib suure-võimsusega, kõrge-pinge mahtuvuslike näidiste jaoks, nagu generaatorid ja trafod GIS, üleandmine ja kõrge{3}}pingega ristseotud kaablite, trafode jms ennetavate testide jaoks.
Jadaresonantsitaluvuse pingetesteri tööpõhimõte
Toide antakse sagedusmodulatsiooni kontrolleri kaudu ja katsepinget suurendatakse algselt ergutustrafo abil, et rakendada kõrget pinget reaktorile L ja katsenäidisele CX. Sagedusmodulatsiooni kontrolleri väljundsageduse muutmisega on vooluahel jadaresonantsolekus; Reguleerige muutuva sagedusega kontrolleri väljundpinget, et saavutada testitava proovi kõrgepinge jaoks vajalik pinge väärtus. Ahela resonantssagedus sõltub uuritava näidise mahtuvusest CX ja reaktori induktiivsusest L.
Katsemeetod jadaresonantstaluvuse pingetesteri jaoks
Esmalt langetage madalpinge süsteemi resonantspunktini, seejärel suurendage katsepinge amplituudi, et jõuda testitava proovi määratud pinge väärtuseni. Pärast määratud aja hoidmist sekundaarpingel langetage pinge kogu katseprotsessi lõpuleviimiseks nullini
Seeria resonantspinge vastupidavuse testeri talitlushäire ja põhjused
1. Host ei leia resonantspunkti.
Põhjus: süsteemi resonantspunkt on väljaspool hosti väljundsagedusvahemikku; Süsteemi juhtmestiku viga; Süsteem ei ole usaldusväärselt maandatud; Kõrgepinge diskreetimissignaali tagasiside vooluring või ebausaldusväärne ühendus; Katseproovil on tõrge.
2. Hosti lähtestamine.
Põhjus: hosti toiteallika kõikumised; Välised tugevad magnetvälja häired; Host ei ole usaldusväärselt maandatud;
3. Madal Q väärtus tähendab, et pinge ei saa tõusta või ei tõuse kõrgele.
Põhjus: (1) Reaktori mahtuvus ei ühti uuritava proovi mahtuvusega ja resonantsipunkti ei ole võimalik täpselt leida;
(2) Proovikadu on suur ja süsteemi Q väärtus liiga madal;
(3) Ergastustrafo kõrgepinge väljundpinge on madal;
(4) Kõrgepinge{1}}ühendusjuhe on liiga pikk või ei kasuta kõrgepinge{2}}lahendusliini
