Seeria resonantse vahelduvvoolu pingetaluvuse katseseade? Wuhan UHV on spetsialiseerunud tootmiseleVahelduvvoolu pinget taluvad seadmed, millel on lai valik tootevalikuid. Vahelduvvoolu taluvaid seadmeid otsides valige Wuhan UHV.
Vahelduvvoolu kõrgepinge{0}}resonantsi testseade on aseeria resonantsi testimisseademis kasutab häälestatud induktiivpooli ja koormuskondensaatoreid, et genereerida võimsussageduse jadaresonantsi ja saada võimsuse sageduse testpinge. Jadaresonants koosneb eraldustrafost, sagedust ja pinget reguleerivast toiteallikast, ergutustrafost, reaktorist ja mahtuvuslikust pingejagurist. Uuritava proovi kondensaator ja reaktor moodustavad jadaresonantsühenduse; Pingejagur ühendatakse paralleelselt katsenäidisega, et mõõta uuritava näidise resonantspinget ja anda ülepingekaitsesignaali; Sagedusmodulatsiooni väljundvõimsus on ühendatud jadaresonantsahelaga läbi ergutustrafo, mis tagab jadaresonantsi jaoks ergutusvõimsuse.
Themuutuva sagedusega seeria resonantsi katseseadeerineb üldistest testimisriistadest ja selle suurim omadus on see, et sama seadmete komplekti saab kasutada erinevate elektriseadmete vahelduvpinge taluvuse testimiseks, nagu ristseotud kaablid, trafod jne GIS, elektrimootorid ja generaatorid, lisaks tavalistele ja laialt kasutatavatele mudelitele, mis on antud valikukataloogis, mille vahel kasutajad saavad valida, tavaliselt nõuavad kasutajate valikul põhinevate konfiguratsiooniskeemide väljatöötamist, proovitestimise nõudeid, proovivahemikku ja piirkonnale vastavaid testimisnõudeid. kasutajad ja näidised.
Teame, et kui vooluringi sagedus f=1/2 π√ LC, tekib ahelas resonants ja testitava proovi pinge on Q korda ergutustrafo kõrgepingeotsa väljundpinge. Q on süsteemi kvaliteeditegur, mis on pinge resonantsi kordaja, mis tavaliselt ulatub kümnetest sadadeni või rohkemgi. Esiteks reguleerige muutuva sagedusega toiteallika väljundsagedust, et tekitada ahelas järjestikresonantsi, ja seejärel reguleerige muutuva sagedusega toiteallika väljundpinget ahela resonantsi tingimustes, et saavutada näidispinge testväärtus. Ahela resonantsi tõttu võib muutuva sagedusega toiteallika väiksem väljundpinge tekitada katsenäidis CX kõrgemat katsepinget.

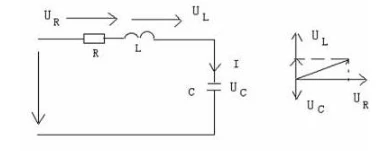

Joonis 1 Seeriaresonantsi skemaatiline diagramm
Themuutuva sagedusega seeria resonantsi katseseadeWuhani UHV poolt välja töötatud kasutab seeriaresonantsi põhimõtet. See kasutab jadaresonantsahela ergastamiseks ergastustrafot, reguleerib muutuva sagedusega kontrolleri väljundsagedust ning põhjustab ahela induktiivsuse L ja testnäidise C järjestikuse resoneerimise. Resonantspinge on testitavale proovile rakendatav pinge. Sagedusmuunduri resonantsi testimisseadet kasutatakse laialdaselt sellistes tööstusharudes nagu energeetika, metallurgia, nafta ja keemiatehnoloogia ning see sobib suure -võimsusega kõrgepinge{4}}mahtuvusnäidiste üleandmiseks ja ennetavaks testimiseks.

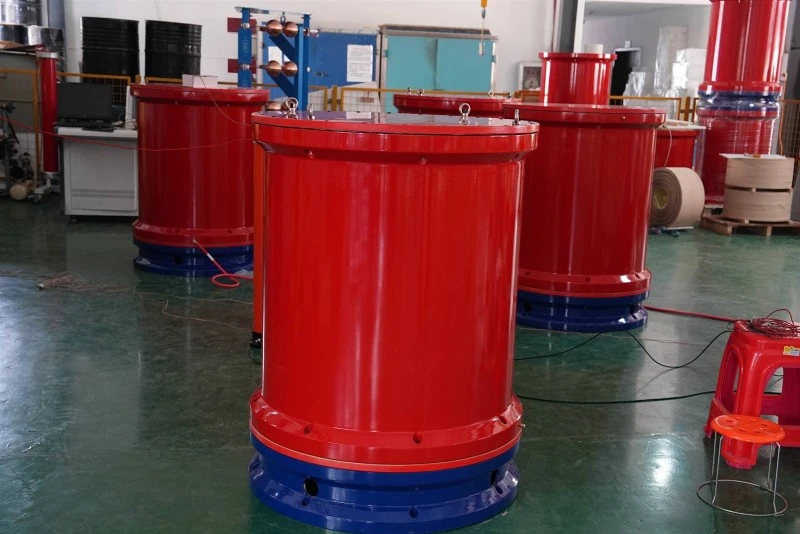

Theseeria resonantspinget taluv seadekoosneb peamiselt sagedusmuunduri kontrollerist, ergutustrafost, kõrge-pingereaktorist, kõrge-pingejaoturist jne. Muutuva sagedusega kontrollerid jagunevad kahte kategooriasse: lauaarvuti kontrollerid võimsusega 20KW ja rohkem ning kaasaskantavad kastikontrollerid võimsusega 20KW ja alla selle; See koosneb kontrollerist ja filtrist. Muutuva sagedusega kontrolleri põhiülesanne on muundada 380V või 200V vahelduvvoolu sagedusega siinuslaine fikseeritud amplituudi ja sagedusega reguleeritava amplituudi ja sagedusega siinuslaineks. Ja varustada kogu seadme toidet. Ergastustrafo ülesanne on tõsta muutuva sagedusega toiteallika väljundpinge sobivale katsepingele. Kõrgepingereaktor L on resonantsahela oluline komponent. Kui võimsuse sagedus on võrdne 1/(2 π√ LCX), läbib see jadaresonantsi katsenäidisega CX.
Muutuva sagedusega seeria resonantstesti seade sobib 10KV, 35KV, 110KV, 220KV ja 500KV polüetüleenist toitekaablite vahelduvvoolu taluvuse testimiseks. Sobib 60KV, 220KV ja 500KV GIS-i vahelduvvoolu taluvuse testimiseks. Sobib suurte trafode ja generaatorikomplektide toitesageduse pingetaluvuse testimiseks; Jõutrafode induktsioonitaluvuse pingetest; Maandustakistuse mõõtmine.
Tänu aastatepikkusele keskendumisele seeriaresonantsseadmete uurimisele ja tootmisele on Wuhan UHV parim valikmuutuva sagedusega seeria resonantsseadmedtehnoloogia, kvaliteedi ja teeninduse osas! Pärast üleriigilist sõeluuringut valisid paljud professionaalsed kliendid lõpuks Wuhani ultra{0}}kõrgepinge muutuva sagedusega resonantstestiseadme. Wuhan UHV usub kindlalt, et esmalt kvaliteet ja esmalt teenindus võib võita klientide poolehoiu ja kiituse!
