Skeemiteooria uurimine
Resonants on eriline füüsikaline nähtus ja selliste omadustega ahelaid nimetatakse resonantsahelateks. Sellel pole mitte ainult teoreetiliselt äärmiselt kõrge uurimisväärtus, vaid sellel on ka lai valik rakendusi insenerivaldkondades, nagu elektritehnoloogia, raadiotehnoloogia jne. Kuid resonantsi nähtus jõuülekande- ja jaotussüsteemis võib häirida süsteemi normaalset tööd, mistõttu tuleb seda vältida.
Impulssenergia tehnoloogia vallas on primaarenergia salvestuskondensaatorite jaoks levinud kaks laadimisviisi: pideva pingega laadimine ja pideva vooluga laadimine. Esimene põhineb suure mahuga toitesagedustrafol ja kasutab laadimisvõimsuse piiramiseks sageli laadimistakisteid, kusjuures laadimistakistite tarbitav energia on 50%; Viimane kasutab sageli täissildaseeriat resonantslaadimisahelat, et saavutada kondensaatorite pidev voolulaadimine "võrdse sammu" võimendusmeetodi abil. Selle eelisteks on väiksus, kõrge kasutegur, suur võimsustihedus ja sobivus mitmesuguste variatsioonidega koormustele, mistõttu on see ideaalne kondensaatori laadimise toiteallikas. Peamised seadmed, mis moodustavad täieliku silla seeria resonantslaadimise toiteallika, hõlmavad resonantsinduktoreid ja kondensaatoreid, toiteseadmeid ja impulsstrafosid. See artikkel määrab kindlaks nende seadmete parameetrite konstruktsiooni numbriliste arvutus- ja simulatsioonimeetodite abil ning teostab Pspice vooluahela simulatsioonitarkvaral põhineva projekteeritud täissilla seeria resonantslaadimise toiteallika täieliku vooluahela simulatsiooni.

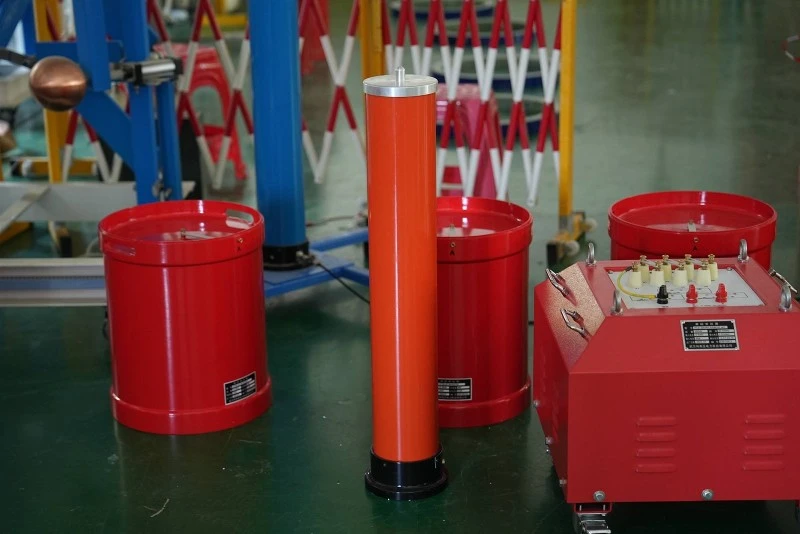

Seeriaresonantskatse on tüüpiline ahelate katse. Eksperimendis joonistatakse peamiselt amplituudi sageduse karakteristikukõver ja määratakse vooluahela kvaliteeditegur (Q väärtus), mõõtes RLC-seeria ahelas voolu (või väljundpinget takistis) sageduse funktsioonina.
RLC-seeria vooluringis, kui muutub sisendsiinuse vahelduvvoolu signaaliallika sagedus f, muutuvad ka ahelas induktiivne ja mahtuvuslik reaktiivtaksus ning f-ga muutub ka voolutugevus ahelas. Võttes vastuseks takisti R pinge efektiivväärtust U o, kui sisendpinge efektiivväärtus U i jääb konstantseks, mõõdetakse erineva sagedusega signaaliergutuste korral U o väärtust. Seejärel, kui x-teljeks on sagedus f ja y--teljeks U o/U i (kuna U i jääb konstantseks, saab U o-d kasutada ka otse y--teljena), joonistatakse sujuv kõver, mis on amplituudi sageduse tunnuskõver, tuntud ka kui resonantskõver, nagu on näidatud joonisel 1.
Joonis 1
