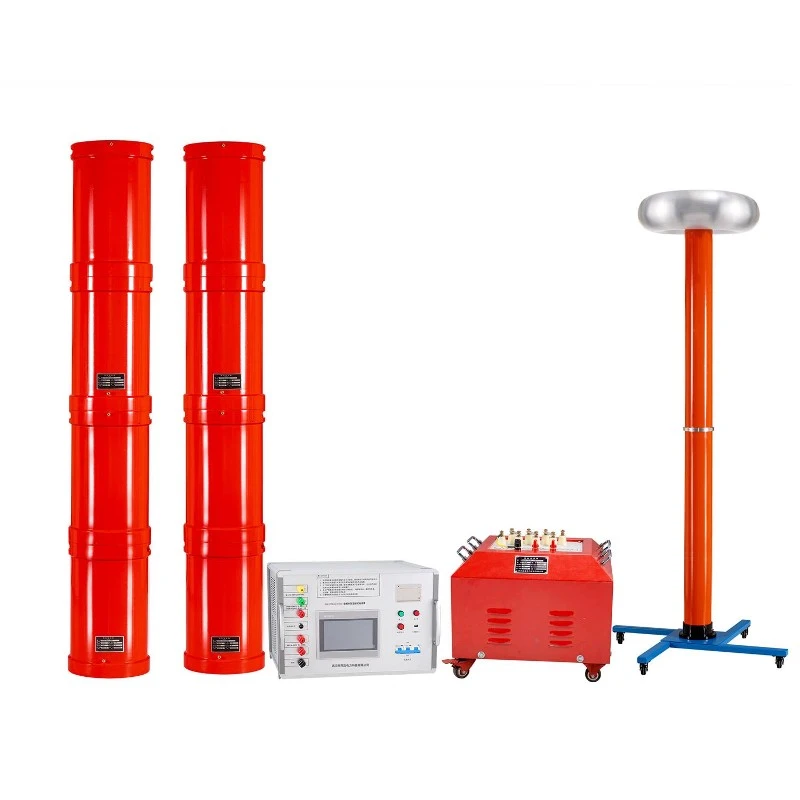

Jadaresonantsahela analüüs? Wuhan UHV on spetsialiseerunud tootmiseleseeria resonants, millel on lai valik tootevalikut ja professionaalne elektrikatsetus. Et leidaseeria resonants, valige Wuhan UHV.
Praktilises töös on neeldumisahela ülesandeks teatud sagedusega signaali eemaldamine sisendsignaalist. LC-seeria resonantsahelast koosnev neeldumisahel. Skeemis olev VT1 moodustab esimese astme võimendi, kus U on sisendsignaal ja U on selle võimendi väljundsignaal. Ll ja Cl moodustavad LC-seeria resonantsneeldumisahela, mille resonantssagedus on fo ja mis on ühendatud VT1 sisendklemmi ja maandusklemmi vahele.
(1) Sisendsignaali sagedus on fo. Sisendsignaali sagedusega fo signaali puhul on Ll ja Cl sama resonantssageduse tõttu Ll ja Cl jadalülitusel väike takistus. Viie sagedusega sisendsignaal suunatakse maandusele Ll ja Cl abil ning seda ei saa lisada VT1 baasi. VT1 ei saa signaali võimendada ja loomulikult pole väljundsignaalis fo sagedusega signaali.
(2) Sisendsignaali sagedus on kõrgem või madalam kui kivi. Signaalide puhul, mille sagedused on suuremad või madalamad kui fo sisendsignaalis, Ll ja Cl ebavõrdsete resonantssageduste tõttu muutub Ll ja Cl jadaahel detuunituks, mille tulemuseks on kõrge takistus. Sisendsignaali Ll ja Cl ei suunata maandusele, vaid see lisatakse VT1 baasile, võimendatakse VT1 abil ja väljundina. Selle reaktori sageduskarakteristikutest on näha, et väljundsignaalis ei ole signaali sagedusega fo.
Jadaresonantsahela omadused:
1. Kui rakendatav sagedus on võrdne selle resonantssagedusega, on selle vooluahela impedantsil puhas takistus ja sellel on minimaalne väärtus. Seda omadust nimetatakse praktilistes rakendustes sälkfiltriks
2. Kui väline sagedus on kõrgem kui selle resonantssagedus, on vooluahela impedants induktiivne, võrdne induktiivpooliga
3. Kui rakendatav sagedus on madalam kui selle resonantssagedus, muutub ahel mahtuvuslikuks, mis on samaväärne kondensaatoriga
Seeria resonantskõrg{0}}sagedusvõimendusahel
Kõrg-sagedusvõimendusahel, mis koosneb LC-seeria ahelatest. VT1 ahelas moodustab esimese astme ühise emitteri võimendi, samas kui Ll ja C4 moodustavad LC-seeria resonantsahela, et tugevdada kõrgsageduslikke signaale. Ll ja C4 jadaresonantsahela resonantssagedus on viis, mis on kõrgem selle võimendi töösignaali kõrgeimast sagedusest.
Ll ja C4 ahelate minimaalse impedantsi tõttu resonantsi ajal on negatiivse tagasiside takistus minimaalne, kui see on ühendatud paralleelselt emitteri negatiivse tagasiside takistiga R4, mille tulemuseks on sel hetkel maksimaalne võimendustegur.
Sisendsignaalide puhul, mille sagedus on palju madalam kui fo, ei oma Ll- ja C4-ahelad neile võimendavat mõju. Kuna Ll ja C4 ahelad on häälestamata olekus, on nende impedants kõrge ja negatiivne tagasisidetakistus on sel ajal R4
LC paralleelresonantsahelasse siseneva signaali sagedus on väga lai, sealhulgas signaale, mille sagedused on võrdsed resonantssagedusega. Arvukate erineva sagedusega sisendsignaalide hulgast resoneerib vooluahel ainult resonantssagedusel olevate signaalidega, sel hetkel on vooluahela impedants maksimaalne. Resonantsahelal on ribalaius. Skeemianalüüsis võib arvestada, et sagedusribas olevaid signaale võimendatakse või võimendatakse samamoodi nagu resonantssagedusel olevaid signaale.
