Toote sissejuhatus

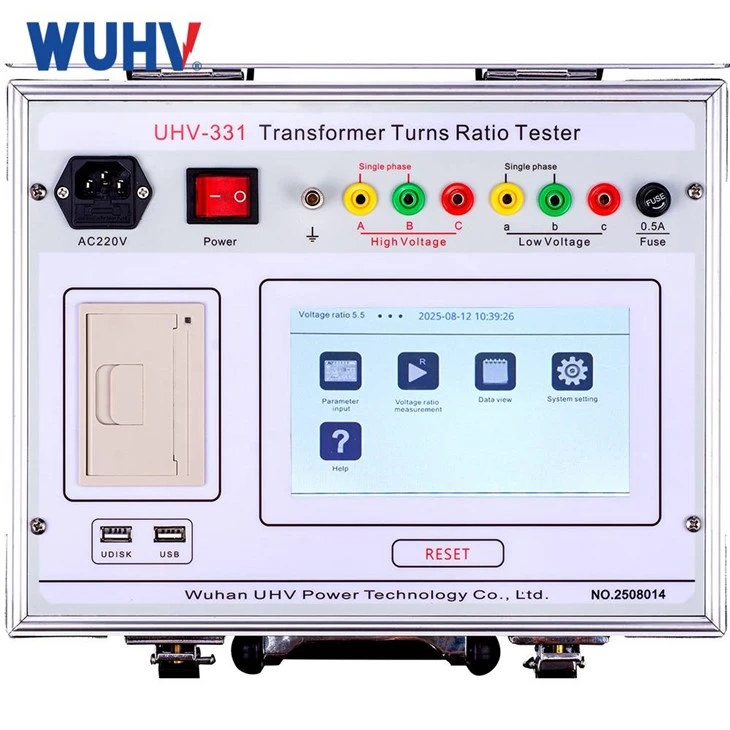

Transformeri suhte tester on spetsiaalne katseseadmed, mida kasutatakse kõrgepinge ja trafode madalapinge mähiste pöörde (suhte) mõõtmiseks. Möödakahjustused, pöördevaheline lühise või juhtmestikuviga võivad põhjustada suhte kõrvalekaldet ja mõjutada trafo normaalset toimimist. Suhe mõõtmine võib tuvastada varajasi rikkeid ja vältida äkilisi jõuõnnetusi.
Tooteomadused
Kiire testimiskiirus
Suhtetestija kasutab kiiret Fourier Transformatsiooni tehnoloogiat, mis suudab suhte täpseks arvutamiseks kiiresti eraldada trafo mähise sagedusreaktsiooni. See võimaldab testijal testi lõpule viia vähem kui 5 sekundiga ühefaasiliste trafode testimiseks ja 15 sekundit kolmefaasilise trafo testimiseks, mis on mitu korda kiirem kui traditsiooniliste seadmete 30-minutise katseaeg.
Lai katsevahemik
Ühised suhte testijad turul saavad tavaliselt testida ainult 1 0 00 või 5000, samas kui meie suhte testijal on testivahemik vahemikus 0,8 kuni 10000. See tähendab, et nii madala pingejaotuse trafo kui ka ülipinge ülekande trafosid saab testida sama seadmega, parandades oluliselt praktilisust ja majanduslikke eeliseid.
Kõrge eraldusvõime
Testeri suhte eraldusvõime ulatub {{0}}. 0 001, mis tähendab, et see suudab tuvastada äärmiselt väikeste suhte erinevusi. Võrdluseks on üldise suhte testijate eraldusvõime turul tavaliselt vahemikus 0,001 kuni 0,01. Lühise varajases staadiumis mähise pöörde vahel on suhtehälmus äärmiselt väike, kuid kõrge eraldusvõimega testija suudab neid pisikesi kõrvalekaldeid innukalt jäädvustada ja takistada seadmete edasist kahjustusi.
Tehnilised parameetrid
|
Teisendussuhte testimisvahemik |
0.8-10000 |
|
Rühma testimise vahemik |
1-12 |
|
Teisendussuhte testimise täpsus |
klass {{0}}}. 1 (180V: 0. 8-200) |
|
Klass 0. 2 (180V: 200-1000) |
|
|
Klass 0. 5 (180V: 1000-10000) |
|
|
klass {{0}}. 2 (10v: 0. 8-100) |
|
|
Transformatsioonisuhte eraldusvõime |
0.0001 |
|
Toitesisend |
220 V ± 10%, 50Hz ± 1Hz |
|
Töötemperatuur |
-20 kraad ~ 40 kraad |
|
Suhteline õhuniiskus |
Väiksem või võrdne 85%-ga, kondenseerumata |
|
Hostmasina üldine suurus |
325mm × 278mm × 188mm |
|
Hostmasina kaal |
6,9 kg |
