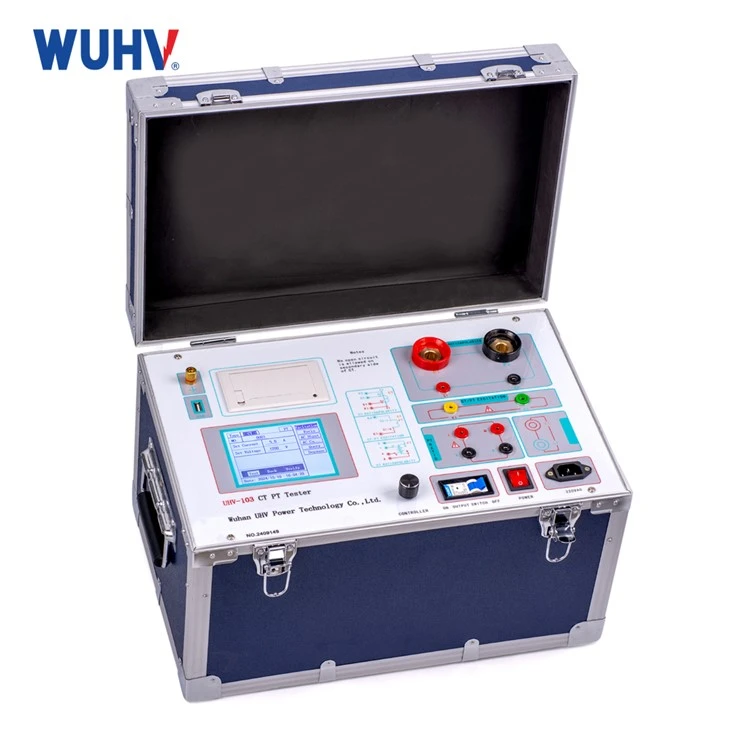

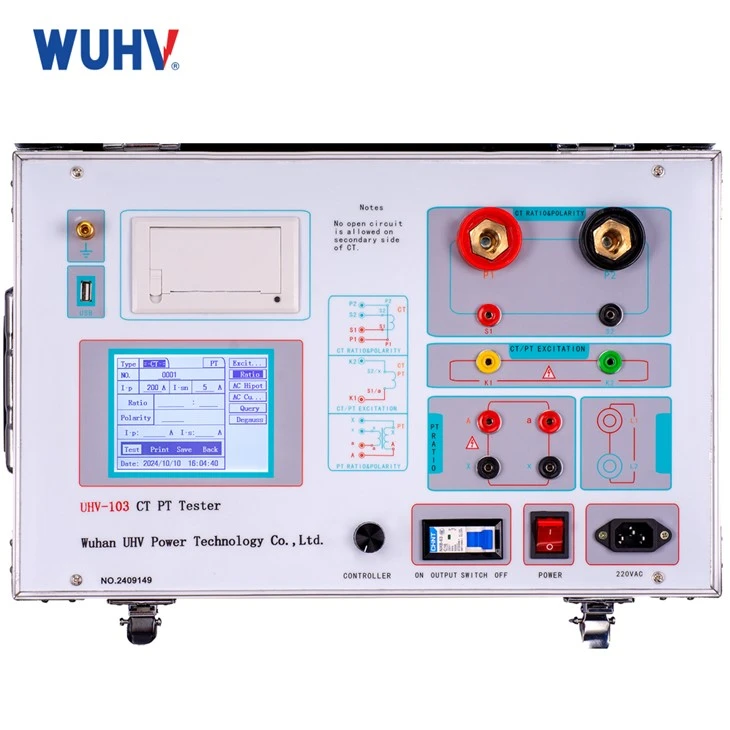

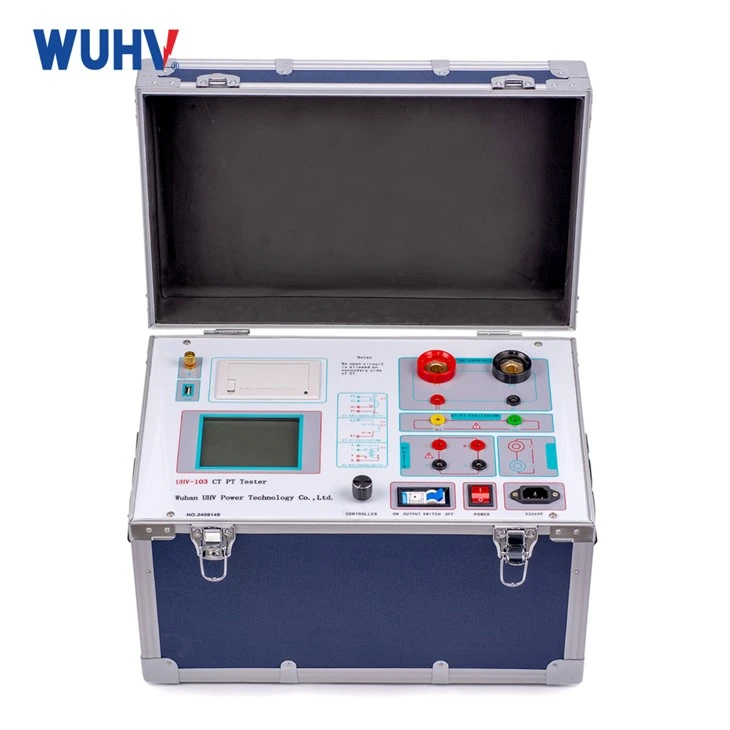

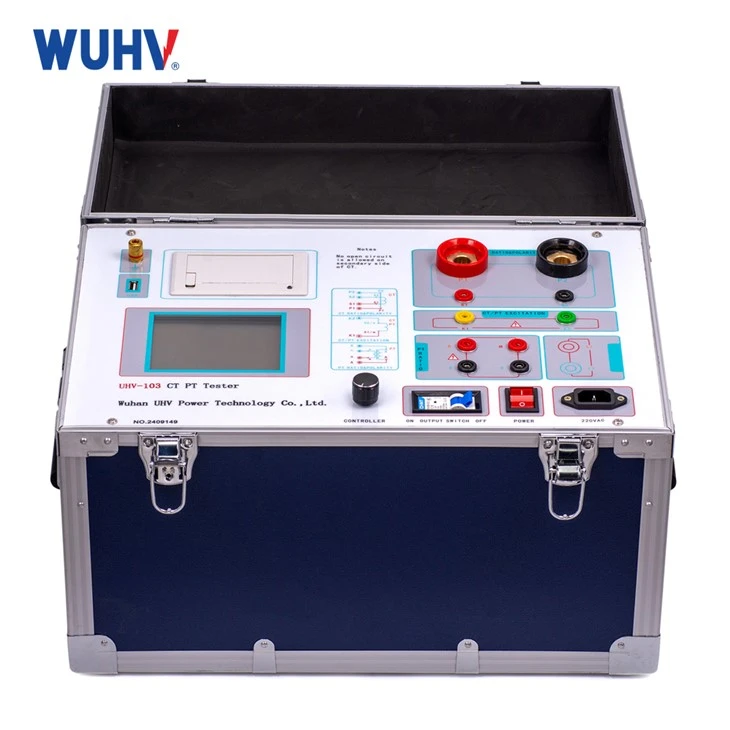

CT PT analüsaator

CT PT Analyzer on professionaalne seade trafode testimiseks energiatööstuses. Selle tööpõhimõte põhineb konstantse pinge ja konstantse voolu muutuva sagedusega toitemoodulil. CT PT Analyzer juhib väljundvõimsust DSP andmehõivesüsteemi kaudu, et viia lõpule voolu- ja pingetrafode (CT/PT) erinevad testid. CT PT analüsaator suudab täpselt mõõta trafo põhiparameetreid, nagu ergastusomadused, suhe, polaarsus, sekundaarmähise takistus jne, ning pakkuda automaatselt mitmesuguseid CT ja PT parameetreid.

Funktsioonitabel

Tehniliste parameetrite tabel

• Toetage CT ja PT tuvastamist
• Järgige GB 20840.3-2013, GB 20840.2-2014 ja muude eeskirjade nõudeid
• Kõik testimisprojektid saab läbi viia ühe masinaga ilma väliste abiseadmeteta
• Kui teil on oma minikiire printer, saate testitulemusi otse kohapeal printida
• Intelligentse kontrolleri kasutuselevõtt, lihtne kasutada
• Suure ekraaniga LCD-ekraan, graafiline kuvari liides
• CT/PT (ergastus) pöördepunkti väärtus antakse automaatselt vastavalt programmile
• Esitage automaatselt veakõverad 5% ja 10%
• Saab salvestada 3000 katseandmete komplekti, ei lähe pärast voolukatkestust kaotsi
• Toetab andmete salvestamist USB-mälupulgale, mida saab lugeda läbi tavalise arvuti ja genereerida WORD-aruandeid
• Kompaktne struktuur, kerge kaal alla 22 kg või sellega võrdne, sobib väga hästi kohapealseks testimiseks-

1. Kahekordne funktsionaalsus (CT ja PT ühes seadmes)

Üks tester suudab teha nii voolutrafode (CT) kui ka pingetrafode (PT) põhjalikku diagnostikat, välistades vajaduse kahe eraldi instrumendi järele ja säästes olulisi seadmekulusid.

2. Suure-täpsusega mõõtmised

See tagab kriitiliste parameetrite, nagu suhteviga (tavaliselt ±0,05%), faasinihke ja ergastusomadused, laboratoorse-täpsuse, tagades mõõtmis- ja kaitsesüsteemide korrektse toimimise.

3. Automatiseeritud ja intelligentne töö

Kaasaegsetel testijatel on täisautomaatne, "ühe{0}}võtmega" testimine. Pärast lihtsat juhtmestiku ühendamist viib seade automaatselt lõpule testimise, arvutab põlvepunkti pinge, veakõverad ja muud parameetrid ning otsustab, kas trafo on kvalifitseeritud-, mis vähendab oluliselt vajadust kõrgelt spetsialiseerunud tehnilise personali järele.

4. Põhjalik ohutuskaitse

Kasutades madala-pinge (nt 120 V) muutuva sagedusega allikaid traditsiooniliste kõrge-voolu sissepritsemeetodite asemel, vähendab tester märkimisväärselt kõrge-pinge riske operaatoritele ja seadmetele. See sisaldab ka turvafunktsioone, nagu automaatne demagnetiseerimine.

5. Äärmuslik kaasaskantavus välikasutuseks

Need analüsaatorid, mis kaaluvad kõigest 4-10 kg (A4 paberiformaat), on mõeldud kohapealseks testimiseks alajaamades. Nende kerge ja vastupidav konstruktsioon muudab need erinevalt traditsioonilistest mahukatest katsekomplektidest hõlpsasti kaugematesse kohtadesse transportimise.

6. Täpsem andmehaldus

Tulemusi saab salvestada sisemiselt (tuhanded kirjed), eksportida USB kaudu Wordi/PDF/Exceli aruannete loomiseks ja mõne mudeli puhul juhtmevabalt (Wi-Fi/Bluetooth) pilvepõhiseks analüüsiks ja varahalduseks edastada.

7. Laiad testimisvõimalused (sh mööduv ja GIS)

Need toetavad püsioleku-teste (suhe, polaarsus, takistus) ja keerulisi siirdeteste (ajakonstant Ts, remanentsustegur Kr). Nad on võimelised testima ka spetsiaalseid tüüpe, nagu TP-klassi CT-d, GIS-id ja pukstrafod ilma väliste lisaseadmeteta.

8. Kulu-tõhus ja tõhus

Automatiseerimine vähendab testimisaega kuni 70% võrreldes käsitsi meetoditega. Kõik-ühes-disain vähendab omamise kogukulu, ühendades mitu funktsiooni (takistus, koormus, ergutus) ühte seadmesse, minimeerides hooldusseisakuid.

9. Vastavus rahvusvahelistele standarditele

Need testrid on loodud vastama ülemaailmsetele standarditele, nagu IEC 60044, IEC 61869, IEEE C57.13 ja GB/T, tagades, et teie testitulemusi tunnustatakse ja järgitakse kõikjal maailmas.

10. Intelligentsed diagnostikafunktsioonid

Täiustatud mudelid pakuvad tundmatute trafode "nimesildi arvamist" ja kasutavad tehisintellekti algoritme andmete suundumuste analüüsimiseks ja võimalike trafo terviseprobleemide ennustamiseks, võimaldades ennetavaid hooldusstrateegiaid.

Kaitserelee kalibreerimine alajaamades
Kontrollib CT-de ja PT-de suhet, polaarsust ja faasinihet, et tagada kaitsereleed (nt liigvool, diferentsiaal) rikete ajal õigesti töötama, vältides häirivaid väljalülitusi või väljalülitumist.

Tulude mõõtmise täpsuse kontrollimine
Testib kommunaalarvete arvestites kasutatavaid CT-sid ja PT-sid, et kinnitada nende täpsusklassi (nt 0,2S, 0,5), tagades, et äri- ja tööstusklientidele esitatakse korrektne arve ja välditakse tulude kaotust.

Trafo diferentsiaalkaitse skeemid
Valideerib CT-d nii toitetrafode primaar- kui ka sekundaarküljel, kontrollides, kas nende suhted ja faasinurgad vastavad diferentsiaalrelee seadistustele, vältides seega valede diferentsiaalide väljalülitusi tavatöö ajal.

Generaatori etapi{0}}ülestransformaatori (GSU) testimine
Testib suure -suhtega CT-sid ja PT-sid generaatori väljunditel (sageli 11 kV kuni 220 kV või kõrgem), et kontrollida võimsuse täpset mõõtmist ja generaatori kaitset staatori rikete või ülevoolu eest.

GIS-i (gaasi{0}}isolatsiooniga lülitusseade) CT/PT testimine
Kasutatakse seal, kus juurdepääs CT/PT terminalidele on piiratud. Tester saab teha kõik vajalikud testid sekundaarselt, kasutades madala-pinge muutuva sagedusega meetodeid, vältides vajadust avada survestatud gaasikambriid.

Uute alajaamade ja jaotusseadmete kasutuselevõtt
Teostatakse CT-de ja PT-de esmase paigaldamise ajal, et dokumenteerida algtaseme ergastuskõverad, suhte vead ja koormuse väärtused enne seadme esmakordset pingestamist.

Kommunaal- ja tööstusettevõtete perioodiline hooldus
Seda tehakse kord aastas või kaks{0}}aastas, et jälgida CT/PT magnetsüdamike ja isolatsiooni lagunemist, aidates kommunaalettevõtetel ja tehastel kavandada asendusi enne, kui rike põhjustab planeerimata seisakuid.

-Mõõtmise või kaitse rikete kohapealne tõrkeotsing
Kui arvesti näit on valesti või relee töötab tõrgeteta, kasutatakse testerit kiireks isoleerimiseks, kas probleem on CT/PT ise, juhtmestik või ühendatud instrument.

Edastusliinide TP-klassi CT-de testimine
Kontrollib konkreetselt ülikõrgepingeliste (EHV) ülekandeliinide -kiirekaitseskeemides kasutatavate TP-klassi CT-de transientseid jõudlusparameetreid (põlvepunkti pinge, põnevusvool, ajakonstant Ts, remanentsustegur Kr).

Kvaliteedikontroll CT/PT tootmis- ja remonditöökodades
Tootjad kasutavad seda kõigi seadmete 100% testimiseks enne saatmist ja remonditöökojad, et kontrollida, kas taastatud või ümberkeritud CT-d/PT-d vastavad nende esialgsetele andmesildi spetsifikatsioonidele.

CT PT analüsaator töötab peamiselt madala-sageduse või muutuva sagedusega-meetodil, mis rakendab voolu- või pingetrafo sekundaarmähisele vähendatud pinget (nt 20 V sagedusel 0,5 Hz), et küllastuda südamik samal magnetvoo tasemel kui palju suurem pinge sagedusel 50/60Hz, seejärel muundatakse tulemused tagasi sageduseks 50/60Hz. Suhte ja polaarsuse testide jaoks süstib see sekundaarmähisesse madala vahelduvpinge (tavaliselt 0–120 V) ja mõõdab primaarpoole indutseeritud pinget, et arvutada keerdude suhe täpselt. Ergastuse (magnetiseerimise) kõver saadakse sekundaarmähisele rakendatava pinge muutmisel, jälgides samal ajal tekkivat voolu, millest tuletatakse põlvepunkti pinge ja muud tuuma parameetrid. Mõned täiustatud mudelid kasutavad alalisvoolu meetodit, mis küllastab kiiresti südamiku, et viia ergastuskatse lõpule kuni kolm korda kiiremini. Lisaks mõõdab tester mähise takistust nelja-traadi Kelvini meetodi ja VA sekundaarse koormuse abil, kusjuures kõik funktsioonid on integreeritud ühte mikroprotsessoriga{15}}juhitavasse instrumenti, mis automatiseerib kogu testijada, arvutab suhtevea, faasinihke, veakõveraid ja siirdeparameetreid (Ts, Kr, Ktd) ning edastab välise läbimise/tõrgeteta{1}kõrget hinnangut. kõrged-vooluallikad.
