Toote kirjeldus

【Toote sissejuhatus】

PD -tester on professionaalne instrument, mida kasutatakse elektriseadmete osalise tühjenemise tuvastamiseks. Selle tööpõhimõte põhineb kõrgsagedusliku impulsivoolu mõõtmismeetodil. Osalise tühjenemise teel tekitatud nõrkade signaalide hõivamise ja analüüsimise abil saab see tõhusalt jälgida elektriseadmete isolatsiooni olekut.

【Tooteomadused】

Kõrge tundlikkus
PD -testija tundlikkus on äärmiselt kõrge, ulatudes vähem kui 50tk ja suudab täpselt tuvastada äärmiselt nõrga osalise tühjenemise nähtusi.

Vastupidav
PD -testija kest on valmistatud ABS -i inseneriplastist, millel on suurepärased ulatuslikud jõudlused, löögitugevus on umbes 50J/m ja Rockwelli kõvadus umbes R110, mis võib vastu pidada kokkupõrke ja hõõrdumise vastu.

product-750-750

Tehnilised parameetrid

TEV mõõtmine		UHF mõõtmine
Mõõtmisvahemik	0-60 dbmv	Tuvastamise sagedusriba	300-2000 MHz
Resolutsioon	1DB	Mõõtmisvahemik	0-60 dbmv
Täpsus	± 1db	Täpsus	＜ 1DBMV
Maksimaalne impulss tsükli kohta	1400	Anduri sagedusriba	300-2000 MHz
Mõõtmissagedusriba	3 ~ 100MHz
AA mõõtmine		AE mõõtmine
Mõõtmisvahemik	-6 dbμV ~ 68dbμV	Mõõtmisvahemik	-6 dbμV ~ 68dbμV
Resolutsioon	1DB	Resolutsioon	1DB
Täpsus	± 1db	Täpsus	± 1db
Andurite kesksagedus	40 kHz	Sagedusvahemik	20 ~ 200 kHz
HFCT mõõtmine
Anduri ülekandetakistus	5mV/ma
Avastamissagedus	1-30 MHz
Tundlikkus	Vähem või võrdne 50tk
Riistvara
Kestatama	Abs
Väljapanek	4. 0 tolli RGB LCD ekraani eraldusvõime: 800*480

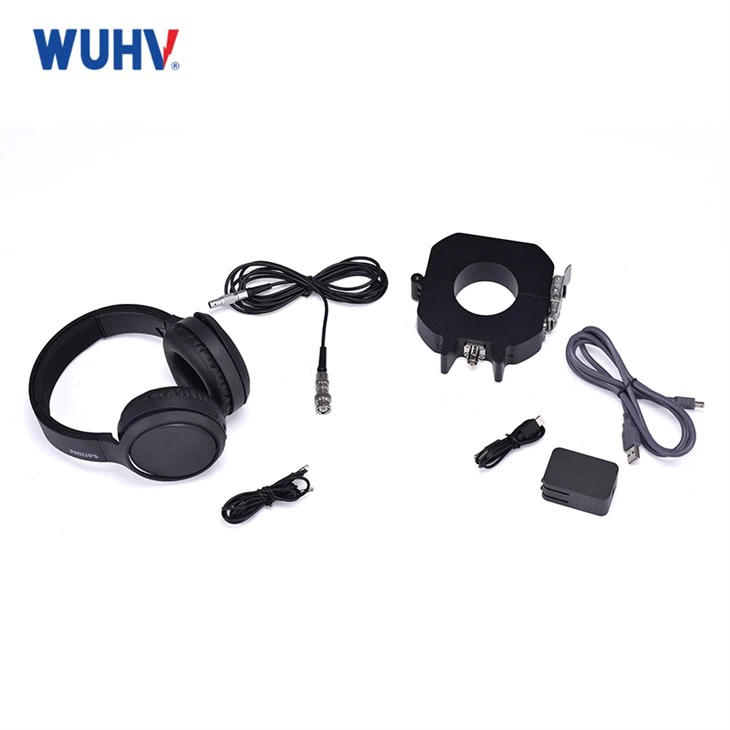

Pistik	USB -liides (ka laadija sisend) 3,5 mm stereo kõrvaklappide tungraud Väline anduri sisendliides
Peakomplekt	Vähemalt 8 Ω
SD -kaart	Standard 16G ~ 64G
Sisseehitatud aku	3,7 V/5000mAh liitiumi aku
Tööaeg	umbes 6 tundi
Laadija		AC 90-264 V või DC 5V
Temperatuur		-20 ~ 50 kraadi
Niiskus		20-85% suhteline õhuniiskus
Dimensioon		21 010035 (mm) 0,4 kg (host)

product-750-750

Tooterakendus

Elektritööstus
Elektritööstuses kasutatakse PD-testijat peamiselt kõrgepingelülitiseadmete, rõngavõrgukapi, pinge/voolutrafo, trafo (sealhulgas kuiva tüüpi trafo) isolatsiooni oleku tuvastamiseks, GIS (GAS-i isoleeritud lüliti), üldkulud ja kaablid.

Raudteesüsteem
Raudteesüsteemis kasutatakse PD -testijat elektriseadmete ja signaaliseadmete isolatsiooniseisundi tuvastamiseks mööda raudtee, näiteks veotrafosid, signaali toitetrafosid, kaablikoad jne.

Naftakeemiline toiteallikate süsteem
Naftakeemilises toiteallikasüsteemis kasutatakse PD -testijat, et tuvastada elektriseadmete, näiteks trafode, kaabelliinide, mootorite jms isolatsiooniseisund.

Lennunduse testimise väli
Lennunduse testimisväljal kasutatakse PD -testijat elektriseadmete isolatsiooniseisundi tuvastamiseks lennundussõidukite, sealhulgas generaatorid, mootorid, kaabelliinid jne.

Ettevaatusabinõud

Seda toodet kasutatakse isolatsiooni oleku tuvastamiseks ja kõrgepinge lüliti, rõngavõrgukappide, trafode, GIS-i, üldkulude, kaabelt klemmide, kaabelharude kastide ja muude seadmete hindamiseks. Selle seadme kasutamisel tuleks märkida järgmised küsimused:

1. Kasutage seda siseruumides, ümbritseva õhu temperatuur on -20 kraad -50 kraad ja suhteline õhuniiskus ei ületa 80%;

2. Hoidke eemal tuleohtlikest ja plahvatusohtlikest ohtlikest kaupadest;

3. Sekkumise või lekkeõnnetuste vältimiseks lülitage laadimisel toitelüliti välja;

4. Kui vedelad või söövitavad ained puutuvad instrumendiga kokku, lõpetage selle kohe kasutamine ja lülitage see välja ning andke see raviks spetsialistidele;

5. Väline anduri liides kasutab imporditud pistikut. Välise anduri pistiku sisestamisel joondage pistikupesa suund pistikupesa märgise suunaga, sisestage see radiaalselt ja kuulge eduka ühenduse näitamiseks "klõpsu" heli. Pistiku kahjustamise vältimiseks ärge pöörake pistikut.

6. Anduri pistiku välja tõmbamisel hoidke lihtsalt metallkesta pistikku ja tõmmake see väljapoole. Ärge tõmmake ühendavat traati.

7. Enne välise anduri kasutamist testimiseks ühendage enne testimist kindlasti andur hostiga. Testraadi ühendamine töö ajal on rangelt keelatud ühendada ja lahti ühendada!

Kõiki võõrustajaid ja aksessuaare ei tohi ise lahti võtta. Kui lahtivõtmine on vajalik, peavad seda tegema meie müügijärgsed teeninduspersonal.
