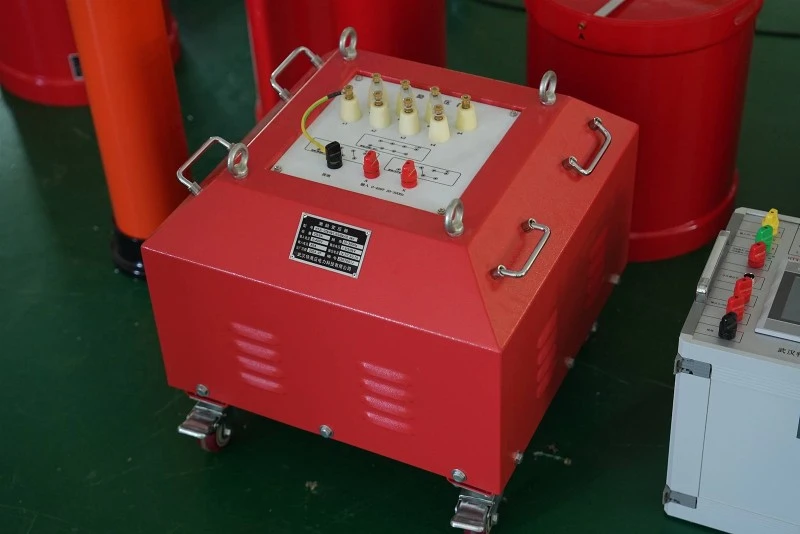

Täielik komplektsageduse muundamise seeria resonantsi katseseadmedon spetsiaalne kõrgepinge{0}}testimisseade, mis kasutab induktiivsuse (L) ja mahtuvuse (C) jadaresonantsi põhimõtet, reguleerib voolusagedust, et tekitada ahelas resonantsi, ja genereerib katseobjektil kõrgepinge, kuid vähendab oluliselt nõutavat võimsust. See on võtmeseade elektritööstuses suure võimsusega kõrgepingeliste elektriseadmete (nagu kaablid, GIS, generaatorid, trafod jne) vahelduvvoolu taluvuse katsete läbiviimiseks.
Täielik komplektsageduse muundamise seeria resonantsi katseseadmedon asendamatu testimismeetod igapäevaste elektriseadmete silumistööde jaoks. Ringlusringsageduse muundamise seeria resonantsi katseseadmedon hästi kasutatud elektriseadmete, näiteks trafode ja toitekaablite pingetaluvuse katsetes. See artikkel tutvustab peamiselt kogu vooluahela komplekti praktilist rakendamist sageduse muundamise seeria resonantstesti jaoks.
(1) Praegu asendab üha enam XLPE-XLPE isolatsiooniga toitekaableid algseid õlitäidisega paberisolatsiooniga toitekaableid, mis on ette nähtud toitekaablite vahelduvvoolu pingekindluse testimiseks nii riigis kui ka rahvusvaheliselt. Traditsioonilise ristseotud polüetüleenkaabli alalisvoolu pingekatsega on aga palju probleeme; Ristseotud kaablite mahuka-mahtuvuse testimise tõttu on seeriaresonantsi testimise meetodi kasutamine lihtne ja mugav ning võimaldab saada hea vahelduvpinge sageduse ja lainekuju. Sellest on saanud ideaalne testimismeetod ristseotud kaablite vahelduvvoolu taluvuse testimiseks.
(2) Jõutrafode, reaktorite ja trafode vahelduvvoolu vastupidavuse katse on maailmas selgelt määratletud, mida saab läbi viia toitesageduse pingetesti või indutseeritud pinge testimise meetoditega. Katsepinge lainekuju peaks olema võimalikult lähedal siinusele. Selle standardi kohaselt suudab kogu sagedusmuunduse seeria resonantskatseseadme vooluahel testi lõpule viia mis tahes tingimustes. Seadmel on lai sagedus- ja pingevahemik, tugev kohanemisvõime testitava objektiga ning seda saab kasutada koos erineva pingetasemega katseobjektidega.
(3) SF6 suletud tüüpi kombaini vahelduvvoolu taluvuse katse on oluline meetod GIS-i peaisolatsiooni kontrollimiseks, kui SF6 on suletud. Enamasti kasutatakse seeriaresonantsi testimise seadet.
(4) Muude seadmete, näiteks kaitselülitite ja pukside vahelduvvoolu vastupidavuse testimiseks on üldjuhul vaja, et pingetaluvuskatse oleks võimsuse sageduse pingetest. Kui võimsuse sageduse testimisseade ei vasta kohapealsetele nõuetele, võib selle asemel kasutada ka resonantstaluvuse pinge testimise meetodit. Resonantstaluvuse pingetesti kasutamisel on seadme väikese mahtuvuse tõttu katsesagedus kõrge. Kuid seeria resonantskatseseade võib katsesageduse vähendamiseks kasutada ka sobivaid kompensatsioonikondensaatoreid, et seade jõuaks võimsussagedusele lähedase katsesageduseni.
