Põhimõteseeria resonantsi testimisseade? Wuhan UHV on spetsialiseerunud tootmiseleseeria resonants, millel on lai valik tootevalikut ja professionaalne elektrikatsetus. Et leidaseeria resonants, valige Wuhan UHV.

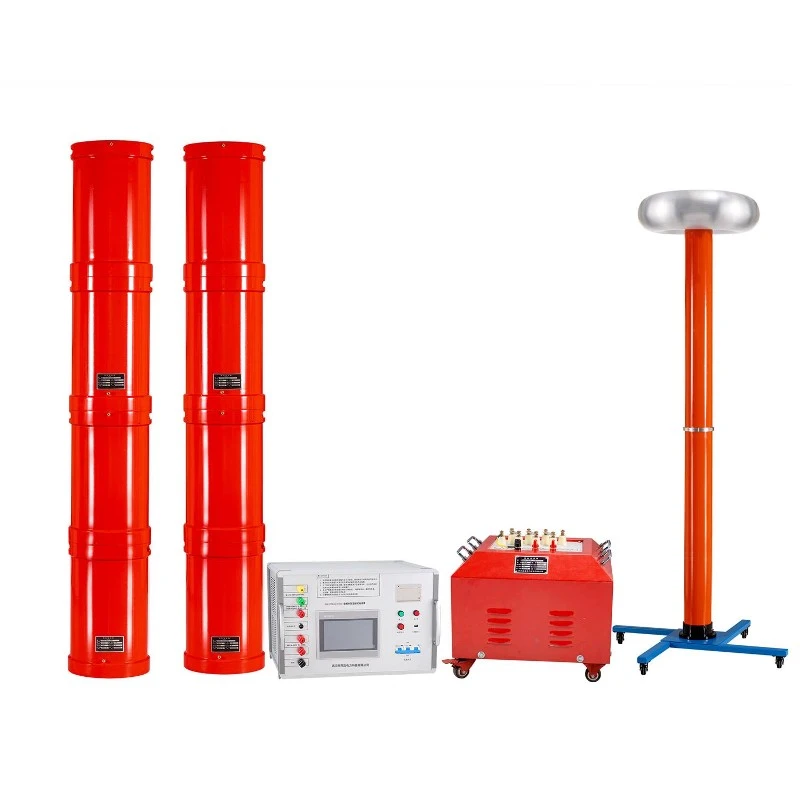

Theseeria resonantsi testimisseade, tuntud ka kuiseeria resonants, võib jagada sagedusmodulatsiooniks ja induktsioonmodulatsiooniks. Muutuva sagedusega seeriaresonantsseade koosneb üldiselt muutuva sagedusega toiteallikast, ergutustrafost, reaktorist ja mahtuvuslikust pingejagurist. Katseproovi kondensaator ja reaktor moodustavad jadaresonantsühenduse ning pingejagur on paralleelselt ühendatud katsenäidisega, et mõõta uuritava proovi resonantspinget ja anda ülepingekaitsesignaali.
Teame, et vooluringi sagedusel tekib ahelas resonants ja pinge katseproovil on Q korda ergutustrafo kõrgepinge otsa väljundpinge. Q on süsteemi kvaliteeditegur, mis on pinge resonantsi kordaja, mis tavaliselt ulatub kümnetest sadadeni või rohkemgi. Esiteks reguleerige muutuva sagedusega toiteallika väljundsagedust, et tekitada ahelas järjestikresonantsi, ja seejärel reguleerige muutuva sagedusega toiteallika väljundpinget ahela resonantsi tingimustes, et saavutada näidispinge testväärtus. Ahela resonantsi tõttu võib muutuva sagedusega toiteallika väiksem väljundpinge tekitada katsenäidis CX kõrgemat katsepinget.
Levinud rikkenähtusedseeria resonantsi testimisseade
1. Seeriaresonantsi katseseadme vilkuv nähtus
Kui gaasi või vedela dielektriku tahket isolatsioonipinda mööda toimub hävitav tühjenemine, nimetatakse seda ülevooluks. Flashover nähtus viitab nähtusele, kus läbilöögipinge tühjeneb piki tahke isolaatori pinda, kui isolaatorit ümbritsev gaas või vedel dielektrik laguneb. Pinge, mille juures välklamp tühjenemise ajal toimub, nimetatakse välkpingeks. Pärast isolaatori vilkumist langeb elektroodide vaheline pinge kiiresti nullini või nulli lähedale. Sädemed või kaared ülevoolukanalis põhjustavad isolatsioonipinna lokaalset ülekuumenemist, mille tagajärjeks on karbonisatsioon ja pinnaisolatsiooni kahjustamine.
Tavaline juhtum on ülevool piki gaasi ja tahke dielektriku liidest. Hävitavat tühjenemist piki isolaatori stringi pinda ja läbiviigu pinda nimetatakse välklambiks. Väljendit kasutatakse ainult eritingimustes toimuvate tühjenemisnähtuste puhul.
2. Seeriaresonantsi katseseadme tühjenemise nähtus
Tühjenemise nähtus on suhteliselt üldine mõiste, mis üldiselt viitab isolatsioonimaterjalide üleminekule isoleerivast olekust juhtivasse olekusse elektrivälja toimel. See hüppenähtus võib ilmneda elektroodide vahelises "läbivas olekus", kus isolatsioonimaterjal on täielikult lühises ja kahjustatud. Sel ajal langeb elektroodide vaheline pinge kiiresti väga madalale või nullilähedasele väärtusele, mida nimetatakse hävitavaks tühjenemiseks; Hüppenähtus võib esineda ka elektroodide vahel paiknevates lokaalsetes piirkondades, põhjustades isolatsioonimaterjali lokaalse lühise, samal ajal kui ülejäänud alal on endiselt hea isolatsioonivõime ja elektroodide vaheline pinge võib siiski säilitada teatud väärtuse, mida nimetatakse osaliseks tühjenemiseks.
Destruktiivset tühjendust ja osalahendust saab kasutada kõikides dielektrikutes ja nende kombinatsioonides, kuid erinevates dielektrikutes esinevatel tühjenemistel ja nende kombinatsioonidel on erinimetused. Destruktiivset tühjendust, mis tekib gaasi- või vedela dielektriku elektroodide vahel, nimetatakse sädelahenduseks, näiteks õhuvahedes või õlivahedes tekkivat hävitavat tühjendust, mis peaks olema täpsem sädelahendus.
Kui tahkes dielektrikus toimub hävitav tühjenemine, nimetatakse seda purunemiseks. Kui tekib rike, jäävad tahkesse dielektrikusse jäljed, mistõttu tahke dielektrik kaotab jäädavalt oma isolatsiooniomadused. Kui isolatsioonipapp laguneb, jääb kartongile auk.
